项目基本信息

地块名称

5号地块

总装机容量

11.0166 MW

组件总数

17,080 块

箱变数量

3 台 (11#、12#、13#)

项目实景

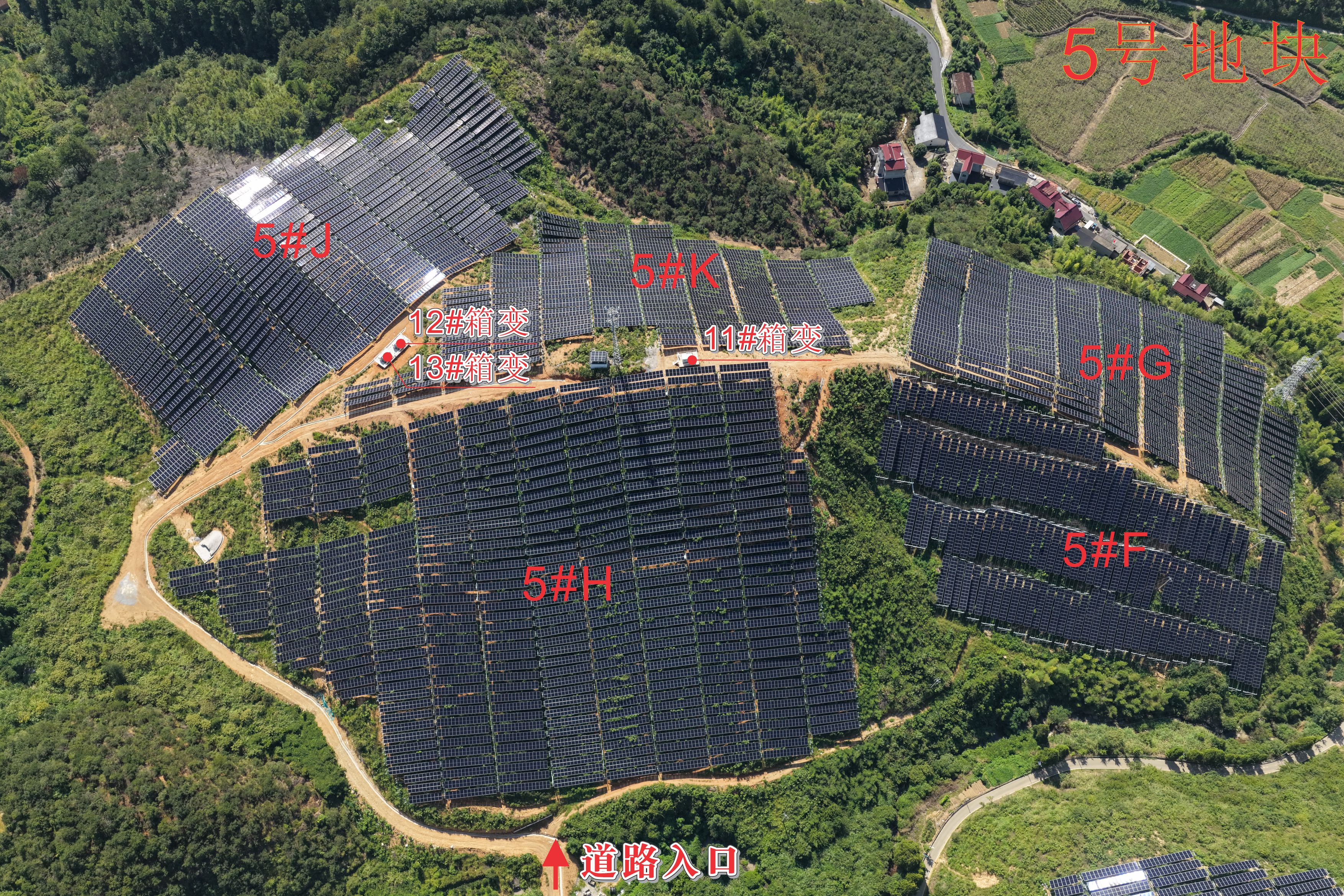

5#地块项目全景区

点击图片浏览大图，可下载
5#地块项目全景区
点击浏览全景大图

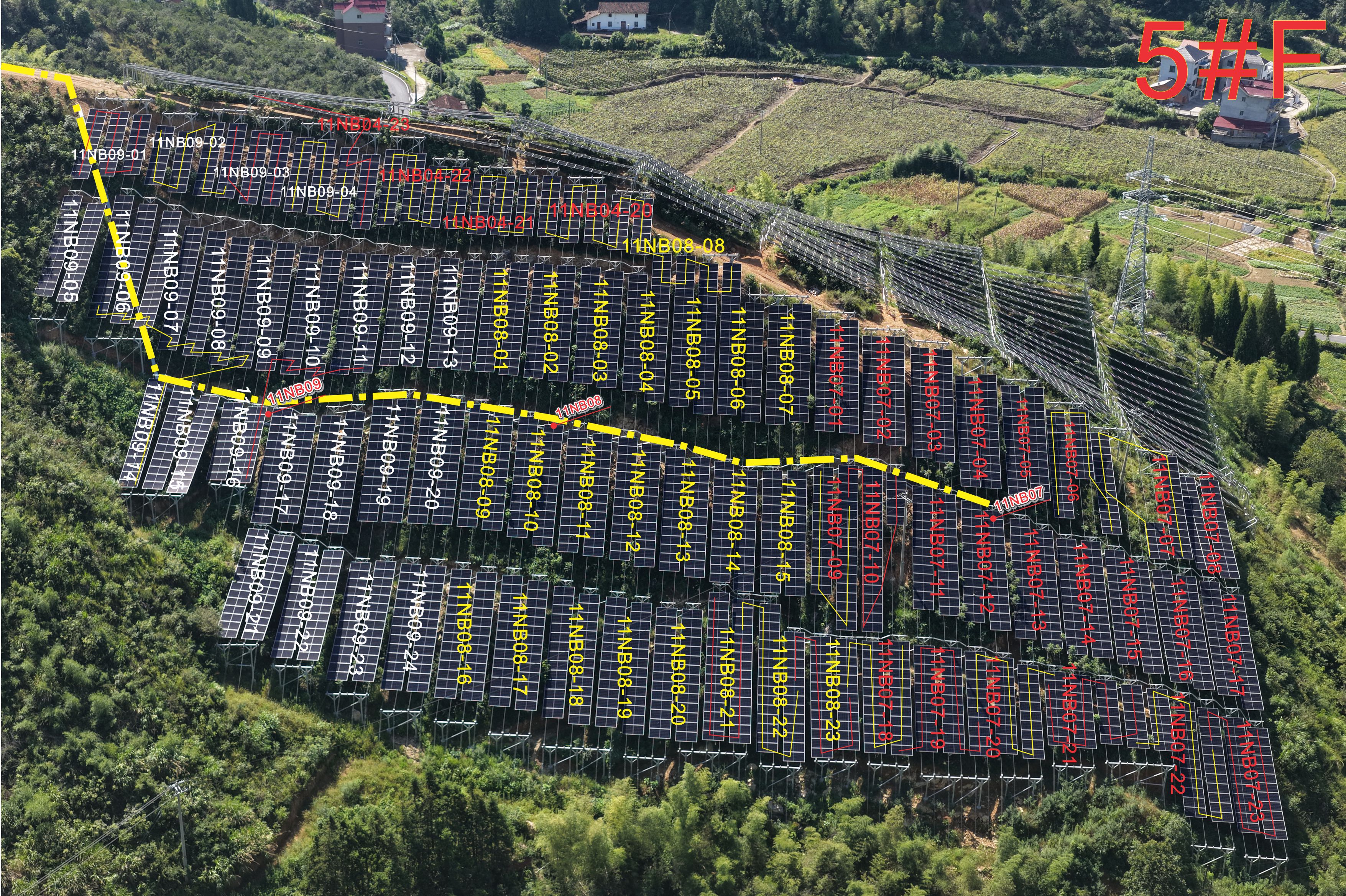

5#F 子地块实景
5#F 子地块
浏览 下载

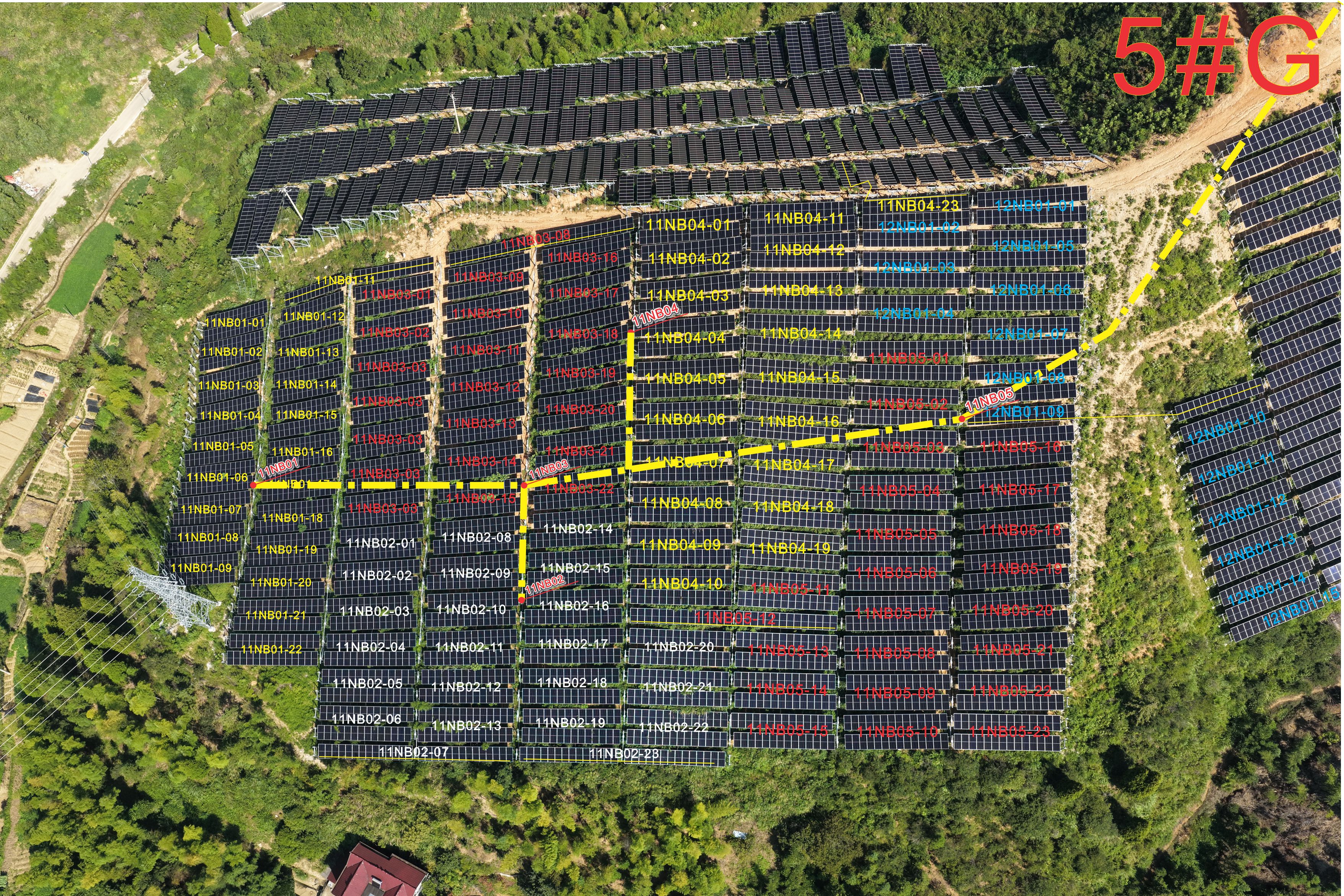

5#G 子地块实景
5#G 子地块
浏览 下载

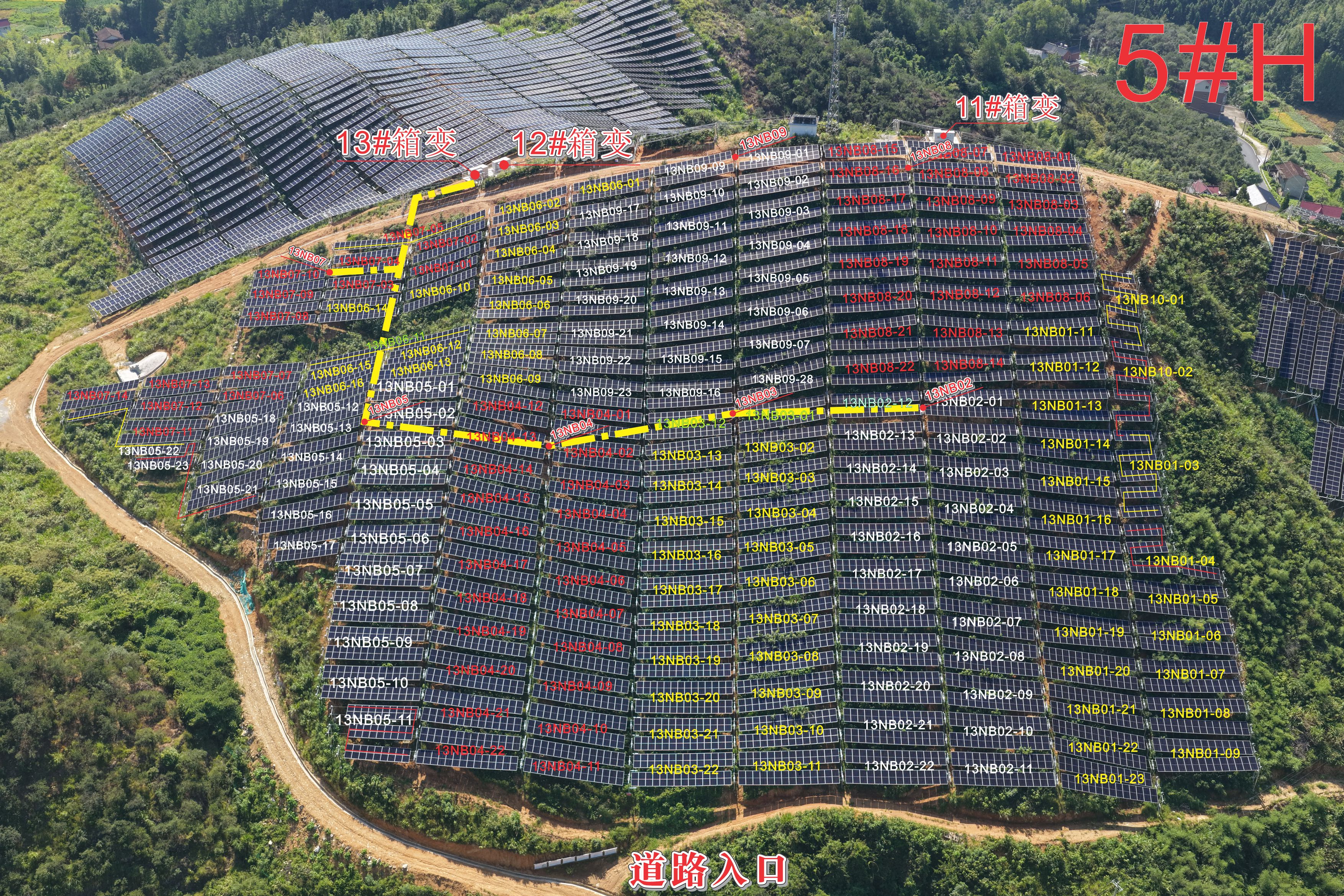

5#H 子地块实景
5#H 子地块
浏览 下载

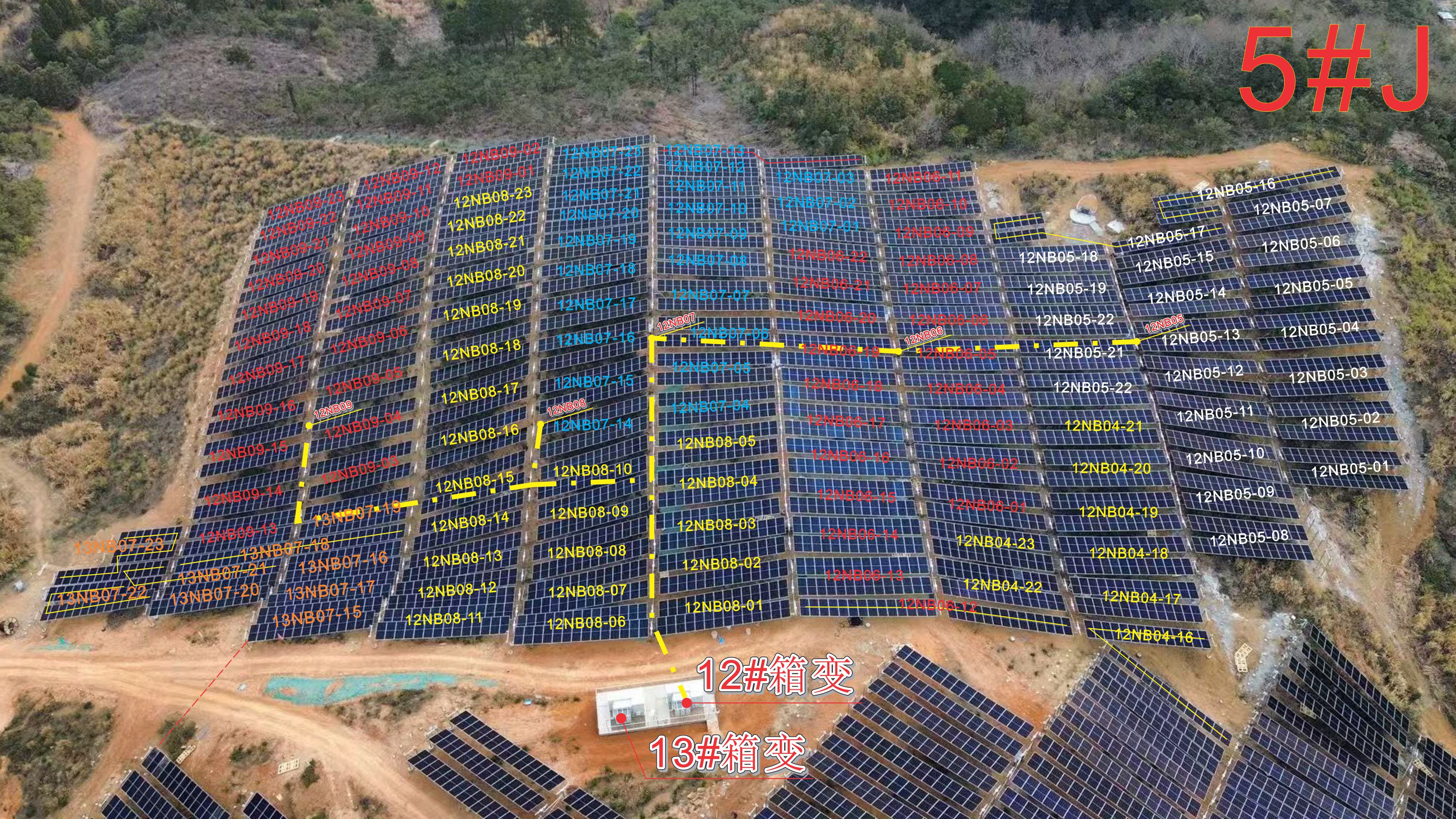

5#J 子地块实景
5#J 子地块
浏览 下载

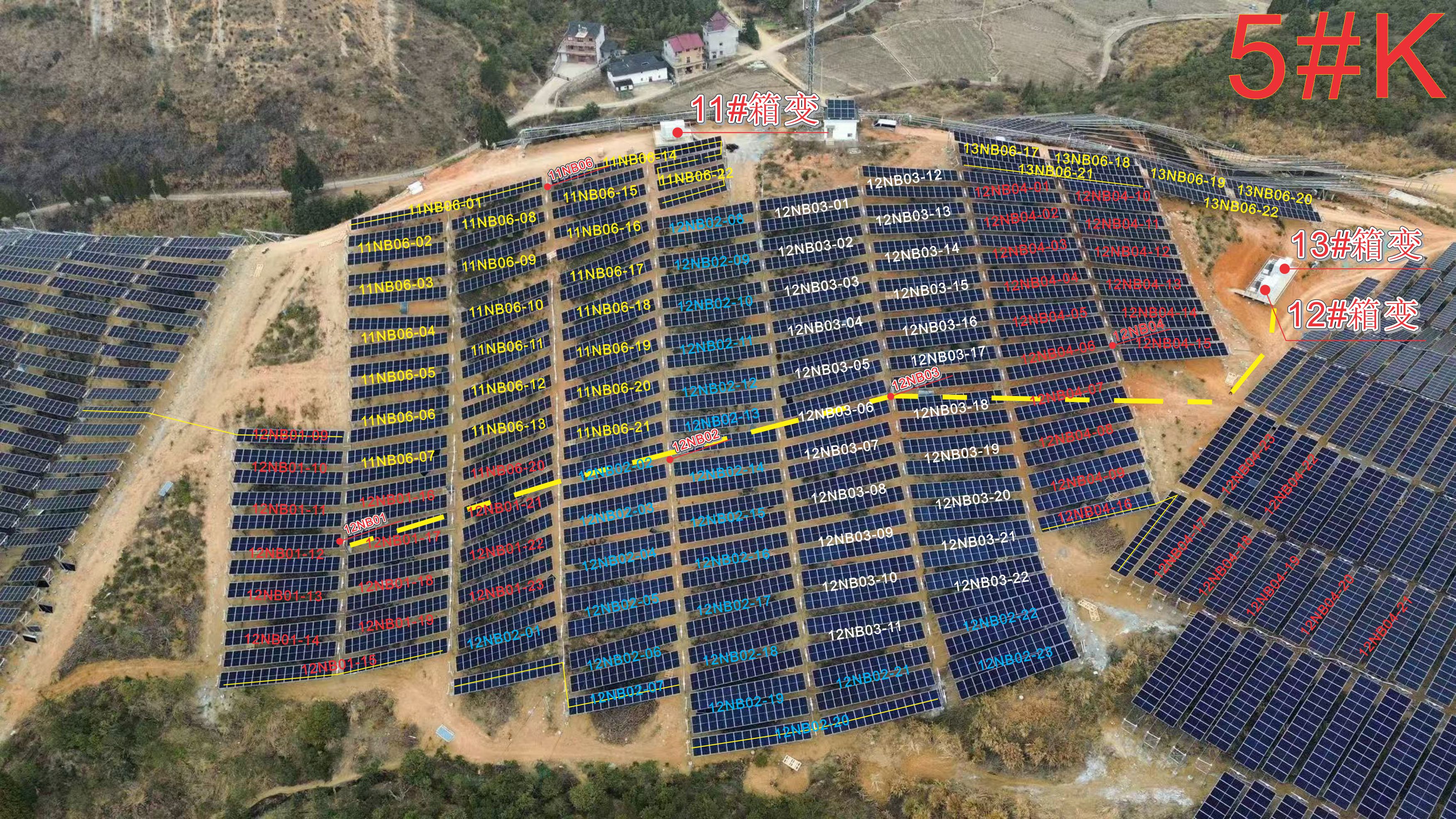

5#K 子地块实景
5#K 子地块
浏览 下载

箱变与逆变器信息

每台箱变下有9台逆变器，逆变器型号为中车 tPower-NM5.320K

11# 箱式变压器
3200 kVA

逆变器列表 (9台)

11NB01
11NB02
11NB03
11NB04
11NB05
11NB06
11NB07
11NB08
11NB09
12# 箱式变压器
3200 kVA

逆变器列表 (9台)

12NB01
12NB02
12NB03
12NB04
12NB05
12NB06
12NB07
12NB08
12NB09
13# 箱式变压器
3200 kVA

逆变器列表 (9台)

13NB01
13NB02
13NB03
13NB04
13NB05
13NB06
13NB07
13NB08
13NB09

设备规格信息

光伏组件规格

制造商 隆基
组件型号 LR8-66HYD-645M
组件类型 双玻组件
额定功率 645W
安装数量 17,080 块
总装机容量 11.0166 MW

逆变器规格

制造商 中车时代电气
逆变器型号 tPower-NM5.320K
单台功率 320 kW
逆变器总数 27 台

箱式变压器规格

变压器数量 3 台
单台容量 3200 kVA
变压器编号 11#、12#、13#
总变压器容量 9600 kVA
